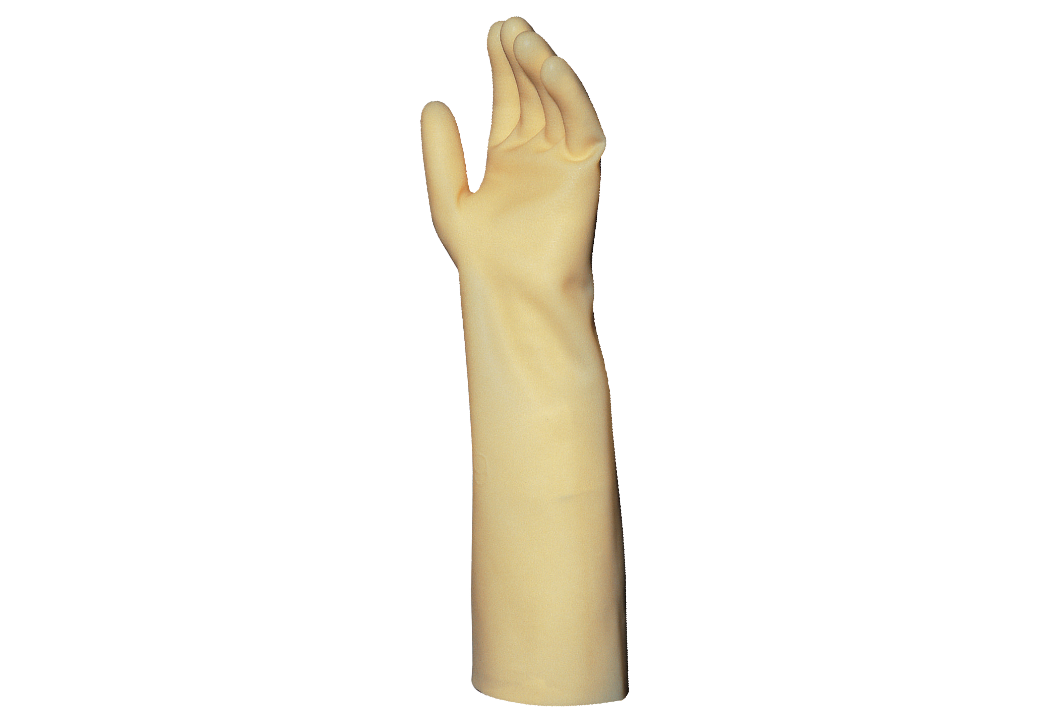

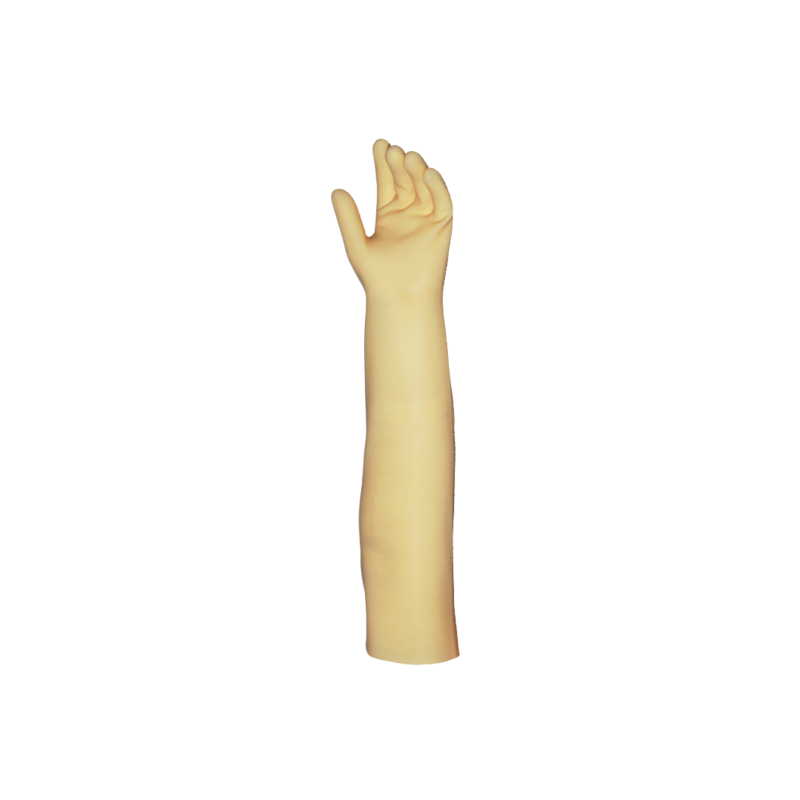

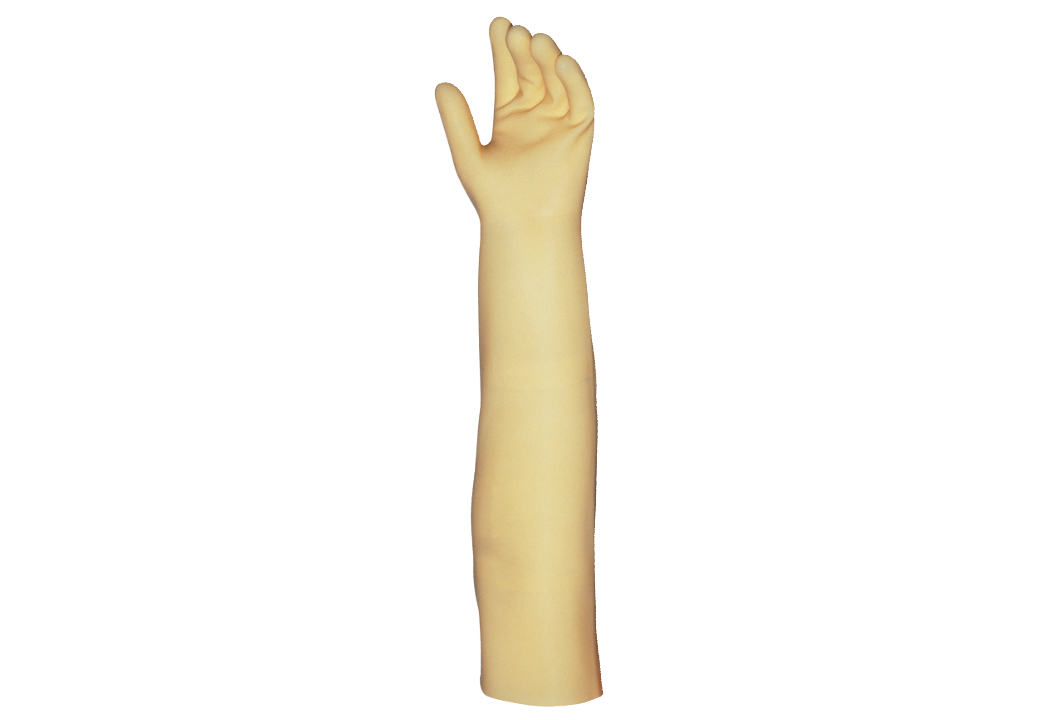

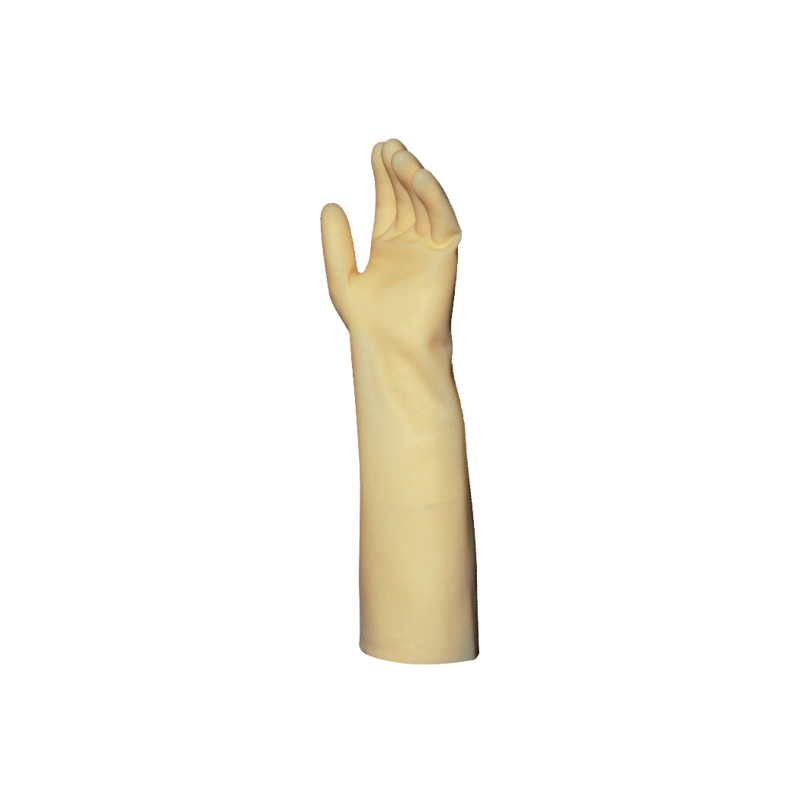

Trionic 521
Une exclusivité tri-polymères et tout confort pour une résistance mécanique et chimique optimale
Environnements critiquesMedia
Avantages spécifiques
- Large gamme adaptée à toutes les applications : manchette large pour le double gantage, grande longueur pour protection de l’avant-bras, couleur orange pour codification couleur
- Excellente résistance et haute protection face à un grand nombre de produits chimiques, tels que les mélanges et les acides : formulation exclusive du Trionic à base d’un mélange de latex naturel, néoprène et nitrile
- Procédé de fabrication assurant la maîtrise d’un très faible niveau de contaminants : taux particulaire, résidus non volatiles, extractibles => compatibilité classe ISO 4
- Sans silicone pour éviter les traces, les défauts sur la tôle et le verre avant peinture
- Compatible classe 10 (ISO 4)
Normes
-
1110
-
Détails du produit
| Matériau | Latex naturel, polychloroprène et nitrile |
|---|---|
| Couleur | |
| Finition intérieure | Chlorinée |
| Finition extérieure | Relief antidérapant |
| Longueur (cm) | 46 |
| Epaisseur (mm) | 0.50 |
| Taille | 8 9 10 |
| Emballage | 1 paire/sachet 72 paires/carton |
Tableau de résistance chimique
Légende
La classification est déterminée en prenant en compte à la fois les effets de la perméation et les effets de la dégradation dans l’objectif de fournir aux utilisateurs des recommandations générales en utilisant nos gants de protection contre les produits chimiques.
Signification des couleurs :
Utilisé face à une forte exposition aux produits chimiques.
Utilisé pour des contacts répétés avec des produits chimiques.
Protection contre les éclaboussures uniquement.
Non recommandé.
NT : Non testé
NA : "Non applicable" car testé partiellement (résultats de dégradation OU de perméation uniquement).
Les résultats des tests chimiques et les différents indices de classification chimique ne doivent pas être les seuls éléments impactant le choix d'un gant. Les conditions réelles d'utilisation peuvent différer de celles des essais et, par conséquent, modifier les performances des gants. D'autres facteurs, autre que le temps de contact avec un produit chimique donné, comme la concentration ou la température, l'épaisseur du gant et sa fréquence d'utilisation peuvent aussi influer sur les performances d'un gant. Enfin, des caractéristiques supplémentaires, comme la longueur, la dextérité, le grip ou la résistance à l'abrasion, à la coupure, au déchirement ou à la perforation sont également importantes et donc à prendre en considération dans votre choix final de gant.
| Produit chimique | CAS # | Temps de perméation (minutes) |
Niveau de perméation | Norme | Niveau de dégradation | Classification |
|---|---|---|---|---|---|---|
| 1,1,1-Trichloroéthane 99% | 71-55-6 | 7 | 0 | ASTM F739 | NT |
|
| 1,1,1,2,2,3,4,5,5,5-Decafluoropentane 97% | 138495-42-8 | 13 | 1 | ASTM F739 | NT |
|
| 1,1,2-Trichlorotrifluoroethane (Fréon TF ou Fréon 113) 99% | 76-13-1 | 20 | 1 | ASTM F739 | 1 |
|
| 1,2 Dichloroethylène 98% | 156-60-5 | 2 | 0 | ASTM F739 | 2 |
|
| 1,3 Ethoxy propionate (Ethyl 3-ethoxypropionate) 99% | 763-69-9 | 480 | 6 | ASTM F739 | NT |
|
| 2-Butoxyethylacetate (Butyl cellosolve acetate) 85% | 112-07-2 | 35 | 2 | ASTM F739 | NT |
|
| 2-Ethoxyethanol (Cellosolve) 99% | 110-80-5 | 27 | 1 | ASTM F739 | NT |
|
| 2-Ethoxyethyl acetate 99% | 111-15-9 | 14 | 1 | ASTM F739 | 4 |
|
| 2-Methoxyethanol (Cellosolve Méthylique) 99% | 109-86-4 | 40 | 2 | ASTM F739 | NT |
|
| 4,4'-Methylenebisbenzeneamine (MDA) 15% dans le Toluene Mixture | 101-77-9 | 15 | 1 | ASTM F739 | NT |
|
| 4,4'-Methylenebisbenzeneamine (MDA) 15% et 15% Methanol Mixture | 101-77-9 | 19 | 1 | ASTM F739 | NT |
|
| Acétate de butyle 99% | 123-86-4 | 7 | 0 | ASTM F739 | 4 |
|
| Acétate de Methoxyethanol (acétate méthylique de cellosolve) 98% | 110-49-6 | 27 | 1 | ASTM F739 | NT |
|
| Acétate Éthylique Méthylique de Glycol de Propylène (PGMEA) 99% | 108-65-6 | 47 | 2 | ASTM F739 | 3 |
|
| Acétone 99% | 67-64-1 | 6 | 0 | ASTM F739 | 4 |
|
| Acide acétique 10% | 64-19-7 | NT | NT | 4 |
|
|
| Acide acétique 50% | 64-19-7 | NT | NT | 4 |
|
|
| Acide acétique 99% | 64-19-7 | 32 | 2 | ASTM F739 | 4 |
|
| Acide chlorhydrique 10% | 7647-01-0 | 480 | 6 | EN 374-3:2003 | 4 |
|
| Acide chlorhydrique 35% | 7647-01-0 | NT | NT | 4 |
|
|
| Acide chlorhydrique 37% | 7647-01-0 | 454 | 5 | ASTM F739 | 4 |
|
| Acide Chromique 50% | 7738-94-5 | 60 | 2 | ASTM F739 | NT |
|
| Acide fluorhydrique (fluorure d'hydrogène) 10% | 7664-39-3 | 480 | 6 | EN 374-3:2003 | 4 |
|
| Acide fluorhydrique (fluorure d'hydrogène) 40% | 7664-39-3 | 480 | 6 | EN 16523-1:2015 | NT |
|
| Acide fluorhydrique (fluorure d'hydrogène) 49% | 7664-39-3 | 390 | 5 | ASTM F739 | NT |
|
| Acide méthylsulfonique ou acide méthanesulfonique 99% | 75-75-2 | NT | NT | 4 |
|
|
| Acide nitrique 10% | 7697-37-2 | 840 | 6 | ASTM F739 | 4 |
|
| Acide nitrique 20% | 7697-37-2 | 480 | 6 | ASTM F739 | 4 |
|
| Acide nitrique 40% | 7697-37-2 | 480 | 6 | ASTM F739 | 4 |
|
| Acide nitrique 50% | 7697-37-2 | NT | NT | 4 |
|
|
| Acide nitrique 68% | 7697-37-2 | 299 | 5 | EN 374-3:2003 | 4 |
|
| Acide nitrique 70% | 7697-37-2 | 307 | 5 | ASTM F739 | 4 |
|
| Acide nitrique 90% | 7697-37-2 | 7 | 0 | ASTM F739 | NT |
|
| Acide nitrohydrochlorique (Aqua Regia) Mixture | 8007-56-5 | 480 | 6 | ASTM F739 | NT |
|
| Acide phosphorique 75% | 7664-38-2 | 480 | 6 | ASTM F739 | 4 |
|
| Acide phosphorique 85% | 7664-38-2 | 480 | 6 | ASTM F739 | 4 |
|
| Acide sulfurique 10% | 7664-93-9 | 900 | 6 | ASTM F739 | 4 |
|
| Acide sulfurique 96% | 7664-93-9 | 102 | 3 | ASTM F739 | 3 |
|
| Aluminium Etch (Gravure sur aluminium) Mixture | NA | 960 | 6 | ASTM F739 | 4 |
|
| Ammoniaque 29% | 1336-21-6 | 36 | 2 | ASTM F739 | 4 |
|
| Baker PRS-1000 Mixture | NA | 20 | 1 | ASTM F739 | NT |
|
| Baker PRS-2000 Mixture | NA | 130 | 4 | ASTM F739 | NT |
|
| Baker PRS-3000 Mixture | NA | 480 | 6 | ASTM F739 | NT |
|
| Benzène 99% | 71-43-2 | 4 | 0 | ASTM F739 | 1 |
|
| Buffered Oxide Etch (Gravure à l'oxyde tamponné) Mixture | NA | 480 | 6 | ASTM F739 | 4 |
|
| Butoxyéthanol 2 99% | 111-76-2 | 53 | 2 | ASTM F739 | NT |
|
| Cétone Amylique Méthylique 98% | 110-43-0 | 8 | 0 | ASTM F739 | 1 |
|
| Cyclohexanone 99% | 108-94-1 | 23 | 1 | ASTM F739 | 1 |
|
| Cyclopentanone 99% | 120-92-3 | 11 | 1 | ASTM F739 | NT |
|
| Dapsone; 4,4'-diaminodiphénylsulfone 97% | 80-008-0 | 480 | 6 | ASTM F739 | NT |
|
| Dichlorométhane 99% | 75-09-2 | 4 | 0 | ASTM F739 | NT |
|
| Dichromate cleaning solution Mixture | NA | 480 | 6 | ASTM F739 | 4 |
|
| Diéthylamine 98% | 109-89-7 | 4 | 0 | ASTM F739 | NT |
|
| Diméthylamine 35% | 124-40-3 | 53 | 2 | ASTM F739 | NT |
|
| Diméthylformamide 99% | 68-12-2 | 8 | 0 | ASTM F739 | NT |
|
| Diméthylsulfoxyde 99% | 67-68-5 | 181 | 4 | ASTM F739 | 4 |
|
| Distillat naphténique léger hydrotraité (huile de base pâle 55/60) Mixture | 64742-53-6 | 161 | 4 | ASTM F739 | 2 |
|
| Épichlorhydrine 99% | 106-89-8 | 4 | 0 | ASTM F739 | NT |
|
| Essence sans plomb Mixture | 8006-61-9 | 4 | 0 | ASTM F739 | 1 |
|
| Ethanol 95% | 64-17-5 | 21 | 1 | ASTM F739 | NT |
|
| Éther diglycidal de bisphénol 100% | 25068-38-6 | 480 | 6 | ASTM F739 | NT |
|
| Ethylène glycol 99% | 107-21-1 | 480 | 6 | ASTM F739 | 4 |
|
| Fluorure d'Ammonium 40% | 12125-01-8 | 480 | 6 | ASTM F739 | NT |
|
| Fluorure d'Ammonium 79% | 12125-01-8 | 480 | 6 | ASTM F739 | NT |
|
| Formaldéhyde 37% | 50-00-0 | 480 | 6 | EN 16523-1:2015 | 4 |
|
| Hexaméthyldisilazane (HMDS) 98% | 999-97-3 | 18 | 1 | ASTM F739 | 1 |
|
| Hydroxyde d'Ammonium Tétraméthylique 25% | 75-59-2 | 480 | 6 | ASTM F739 | 4 |
|
| Hydroxyde de Potassium 50% | 1310-58-3 | 480 | 6 | ASTM F739 | 4 |
|
| Hydroxyde de sodium 20% | 1310-73-2 | 780 | 6 | ASTM F739 | 4 |
|
| Hydroxyde de sodium 40% | 1310-73-2 | 780 | 6 | ASTM F739 | 4 |
|
| Hydroxyde de sodium 50% | 1310-73-2 | 780 | 6 | ASTM F739 | 4 |
|
| Isopropanol 99% | 67-63-0 | 38 | 2 | ASTM F739 | 4 |
|
| Kérosène Mixture | 8008-20-6 | 26 | 1 | ASTM F739 | 1 |
|
| KOH Etch (Gravure à l'hydroxyde de potassium) Mixture | NA | 278 | 5 | ASTM F739 | 4 |
|
| KTI Pad Etch Mixture | NA | 480 | 6 | ASTM F739 | NT |
|
| KTI Silicon Etch (gravure sur silicium) Mixture | NA | 480 | 6 | ASTM F739 | NT |
|
| Lactate éthylique 95% | 97-64-3 | 29 | 1 | ASTM F739 | NT |
|
| Méthanol 85% | 67-56-1 | 19 | 1 | ASTM F739 | 4 |
|
| Méthanol 99% | 67-56-1 | NT | NT | 4 |
|
|
| Methyl-3-methoxypropionate 100% | 3852-09-3 | 11 | 1 | ASTM F739 | 3 |
|
| Méthyléthylcétone 99% | 78-93-3 | 4 | 0 | ASTM F739 | 3 |
|
| n-hexane 95% | 110-54-3 | 3 | 0 | ASTM F739 | 1 |
|
| N-méthyl-2-Pyrrolidone 99% | 872-50-4 | 50 | 2 | ASTM F739 | 4 |
|
| N-N diméthyl acétamide 99% | 127-19-5 | 47 | 2 | ASTM F739 | NT |
|
| Naphta VM&P Mixture | 8032-32-4 | 2 | 0 | ASTM F739 | 1 |
|
| Nitride Etch (Gravure au nitrure) Mixture | NA | NT | NT | 4 |
|
|
| Orthosilicate de tétraéthyle 100% | 78-10-4 | 25 | 1 | ASTM F739 | 1 |
|
| Oxychlorure de Phosphore 99% | 10025-87-3 | 15 | 1 | ASTM F739 | NT |
|
| Oxyde d'aluminium Mixture | NA | 55 | 2 | ASTM F739 | NT |
|
| Peroxyde d'hydrogène 30% | 7722-84-1 | 960 | 6 | ASTM F739 | 4 |
|
| Phénol 85% | 108-95-2 | 102 | 3 | ASTM F739 | 4 |
|
| Piranha Etch (mélange piranha) Mixture | NA | 243 | 5 | ASTM F739 | 1 |
|
| Potassium Hydroxide Etch (Gravure à l'hydroxyde de potassium) Mixture | NA | 24 | 1 | ASTM F739 | NT |
|
| Propylène Glycol 99% | 57-55-6 | 480 | 6 | ASTM F739 | 4 |
|
| Propylene Glycol Monomethyl Ether 99% | 107-98-2 | 26 | 1 | ASTM F739 | 4 |
|
| Slope Etch Mixture | NA | 260 | 5 | ASTM F739 | 4 |
|
| Tétrachloréthylène 99% | 127-18-4 | 4 | 0 | ASTM F739 | 1 |
|
| Tétrachlorure de Silicium 100% | 10026-04-7 | 15 | 1 | ASTM F739 | NT |
|
| Thionylchloride 99% | 7719-09-7 | 15 | 1 | ASTM F739 | NT |
|
| Toluène 49% Méthyl-Isobutyl-Cétone 34,5% Méthyl-Éthyl-Cétone 16,5% Mixture | NA | 1 | 0 | EN 374-3:2003 | NT |
|
| Toluène Diisocyanate (TDI) 80% | 584-84-9 | 27 | 1 | ASTM F739 | NT |
|
| Trichloroéthylène 99% | 79-01-6 | NT | NT | 1 |
|
|
| Trimethylphosphite 97% | 121-45-9 | 10 | 0 | ASTM F739 | NT |
|
| Triton X-100 (Éther 4-tert-octylphénylique de polyéthylène glycol) 100% | 9002-93-1 | 480 | 6 | ASTM F739 | NT |
|
| Xylène 99% | 1330-20-7 | 4 | 0 | ASTM F739 | 1 |
|
*résultats non normalisés
Plus de gants
Environnements critiques
Trionic E-194 BPK
Une exclusivité tri-polymères et tout confort pour une résistance mécanique et chimique optimale
Environnements critiques
Trionic O-240
Une exclusivité tripolymère qui offre un confort à 100% pour une résistance mécanique et chimique optimale
Environnements critiques
Trilites 984 CP
Formulation tripolymère pour une protection contre les éclaboussures de produits chimiques
